пульсометрическая оценка артериальная пьезопульсограмма
В отведениях используется пьезокерамические датчики ЗП-1, которые непосредственно преобразовывают локальные механические толчки пульсирующей артерии в электрический сигнал (прямой пьезоэффект).
Амплитудные и частотные параметры:
Диапазон частот в гармоническом спектре: 0 - 40 Гц;
Амплитуда: 0.3 - 5.0 мВ.
Необходимый коэффициент усиления при регистрации: К=103.
Для получения результирующего сигнала порядка 1 В необходимо усилить входной сигнал в 103 раз. Для этого используют дифференциальный усилитель с коэффициентом усиления К1=10, который обеспечивает подавление синфазных помех и выделение полезного сигнала, и неинвертирующий усилитель с коэффициентом усиления: К2=100. Полная схема усилителя сфигмографического сигнала представлена на рисунке 2.
Расчет неинвертирующего усилителя:
R5=1 кОМ, R6=100 кОм
С1=1/(2*π*fн* R6) = 40 нФ= (R6/ R5)+1=100
Суммарный коэффициент усиления: К= К1* К2=10*100=1000

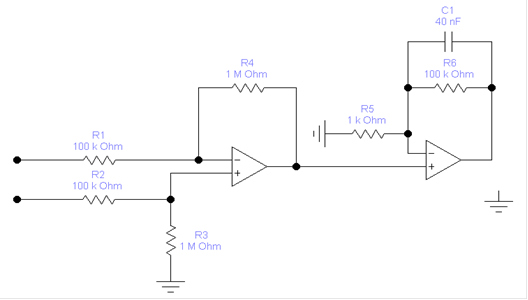

Рис. 2. Полная схема усилителя сфигмографического сигнала
